came 2 x motoriduttore axo 24v 001ax5024 ax5024

CAME - KIT DI 2 MOTORIDUTTORI IRREVERSIBILI CON ENCODER PER CANCELLI A BATTENTE FINO A 5 METRI PER ANTA,TESTATO SECONDO LE NORME EN12453 - EN12445
GESTIONE DEL MOTORE E DELL' ENCODER CON CAVO A TRE CONDUTTORI
STRUTTURA PORTANTE IN ALLUMINIO PRESSOFUSO
PREDISPOSIZIONE PER FUNZIONAMENTO IN CASO DI BLACKOUT
FINECORSA MECCANICI, INTEGRATI E REGOLABILI
SVILUPPATO CON TECNLOGIA CONNECT PER LA GESTIONE DIGITALE DA REMOTO MEDIANTE GATEWAY O IN LOCALE TRAMITE CAME KEY
TEMPO DI APERTURA ANTA 90°: REGOLABILE
ALIMENTAZIONE: 24V DC



2 x 001AX5024
24V DC



Tipo	Larghezza max anta	Peso max anta
AX302304 AX3024	2 m	800 kg
	2,5 m	600 kg
	3 m	500 kg
	-	-
	-	-
	-	-
	-	-
AX402306 AX412306	2 m	800 kg
	2,5 m	600 kg
	3 m	500 kg
	4* m	300 kg
	-	-
	-	-
	-	-
AX5024	2 m	1000 kg
	2,5 m	800 kg
	3 m	700 kg
	4* m	500 kg
	5* m	400 kg
	-	-
	-	-
AX71230	2 m	1000 kg
	2,5 m	800 kg
	3 m	700 kg
	4* m	500 kg
	5* m	400 kg
	6*° m	350 kg
	7*° m	300 kg

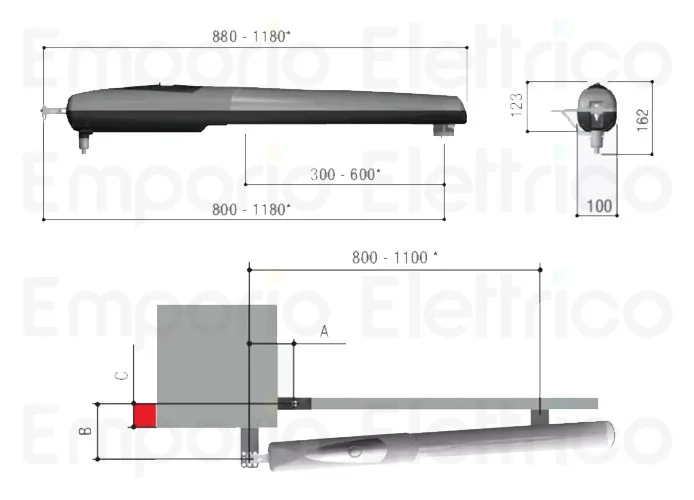

Tipo	Apertura	A mm	B mm	C max mm	LM mm
AXO 3	90°	130	130	70	800
	120°	150	100	50	800
AXO 4	90°	130	130	70	800
	120°	150	100	50	800
AXO 5	90°	200	220	150	1100
	120°	220	220	100	1100
AXO 7	90°	200	220	150	1100
	120°	220	220	100	1100



* È obbligatorio prevedere la serratura elettrica sull’anta.

º Le ante superiori ai 5 m non devono essere pannellate. Nelle versioni reversibili, in caso di forte vento a cancello aperto l’anta potrebbe richiudersi



Tipo	AX302304	AX402306-AX412306	AX71230	AX3024	AX5024
Grado di protezione	IP44	IP44	IP44	IP44	IP44
Alimentazione	230V 50/60 Hz	230V 50/60 Hz	230V 50/60 Hz	230V 50/60 Hz	230V 50/60 Hz
Alimentazione motore	220V	230V	230V	24V	24V
Assorbimento	1,5	1,5	1,5	10 MAX	10 MAX
Potenza nominale	175W	175W	175W	120W	120W
Tempo di apertura (90°)	20	28	40	regolabile	regolabile
Intermitenza lavoro	50	30	30	servizio intensivo	servizio intensivo
Spinta	500-4500N	500-4500N	500-4500N	500-4500N	500-4500N
Temperatura di esercizio	-20°C min / 55°C max	-20°C min / 55°C max	-20°C min / 55°C max	-20°C min / 55°C max	-20°C min / 55°C max
Termoprotezione motore	150	150	150	-	-



accessori complementari (non compresi):

- ZLJ24  quadro comando per cancelli a due ante battenti con decodifica radio incorporata

- ZLJ14 quadro comando per cancelli a un'anta battente con decodifica radio incorporata

- LB90  scheda per collegamento di n. 2 batterie d'emergenza 12V 1,2Ah con staffa di supporto batterie per quadro comando ZLJ14

- LB180  scheda per collegamento di n. 2 batterie d'emergenza 12V 1,2Ah con staffa di supporto batterie per quadro comando ZLJ24

- LOCK81 elettroserratura di blocco cilindro singolo

- LOCK82  elettroserratura di blocco cilindro doppio
